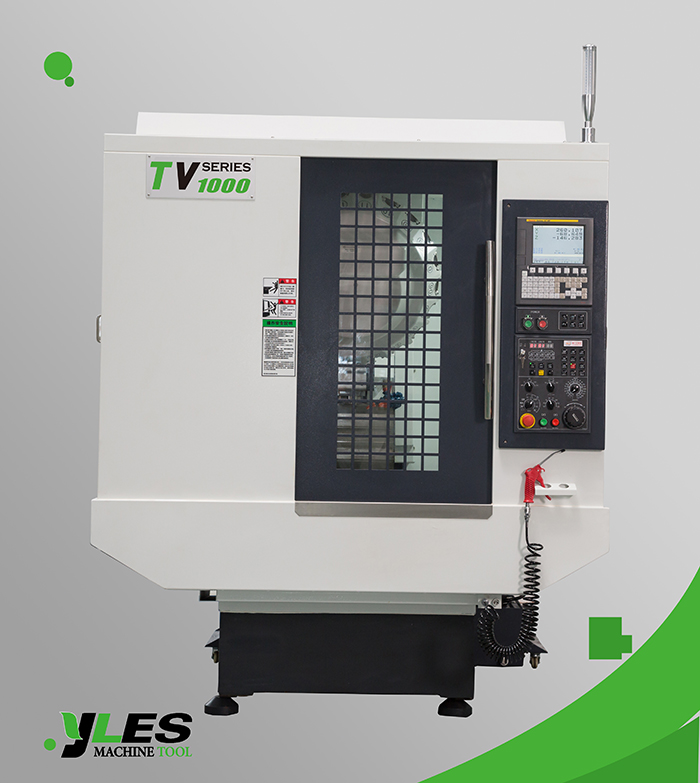

鉆攻中心TV1000
發布時間：2023-04-23 瀏覽次數：1472次
|
TV系列鉆攻中心參數 |
||
|
機型 |
單位 |
TV1000 |
|
行程 |
||
|
x軸行程 |
mm |
1000 |
|
y軸行程 |
mm |
500 |
|
z軸行程 |
mm |
330 |
|
主軸中心至立柱導軌距離 |
mm |
550 |
|
主軸鼻端至工作臺距離 |
mm |
150-480 |
|
工作臺 |
||
|
工作臺尺寸 |
mm |
1100*500 |
|
T型槽尺寸（槽數*寬度*間距） |
mm |
5*18*100 |
|
工作臺最大平均負載 |
kg |
400 |
|
主軸 |
||
|
主軸距離（選擇） |
type |
BT30 |
|
主軸轉數（選擇） |
rpm |
20000 |
|
主軸馬達（連續/30min） |
kw |
3.7/5.5 |
|
進給 |
||
|
三軸快速移動 |
m/min |
48/48/48 |
|
切削進給速度 |
mm/min |
1-12000 |
|
精度 |
||
|
定位精度 |
mm |
±0.003/300 |
|
重復精度 |
mm |
±0.004 |
|
自動換刀形式 |
||
|
刀具數量（選擇） |
T |
21 |
|
最大刀重 |
kgf |
3 |
|
其他 |
||
|
氣壓需求 |
kg |
6 |
|
電力需求 |
KVA |
18 |
|
機械尺寸（長*寬） |
mm |
2400*2500 |
|
機械高度 |
mm |
2300 |
|
機器最大重量 |
kg |
4500 |
產品參數以尺寸外觀等請以實際產品為準。
