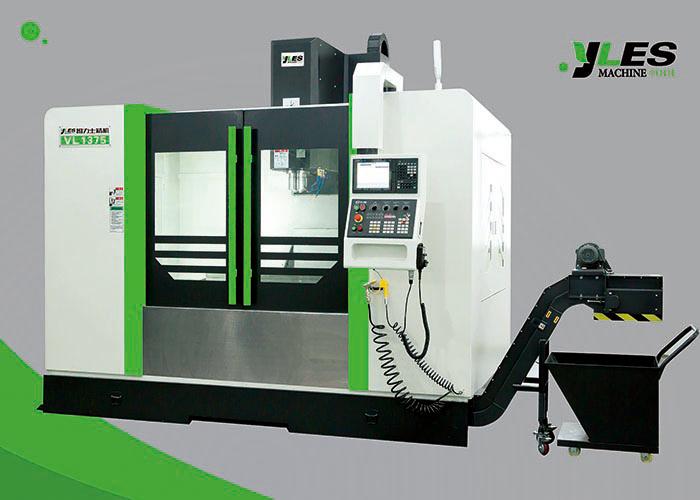

兩線一硬加工中心VL1370
發布時間：2023-04-09 瀏覽次數：3481次

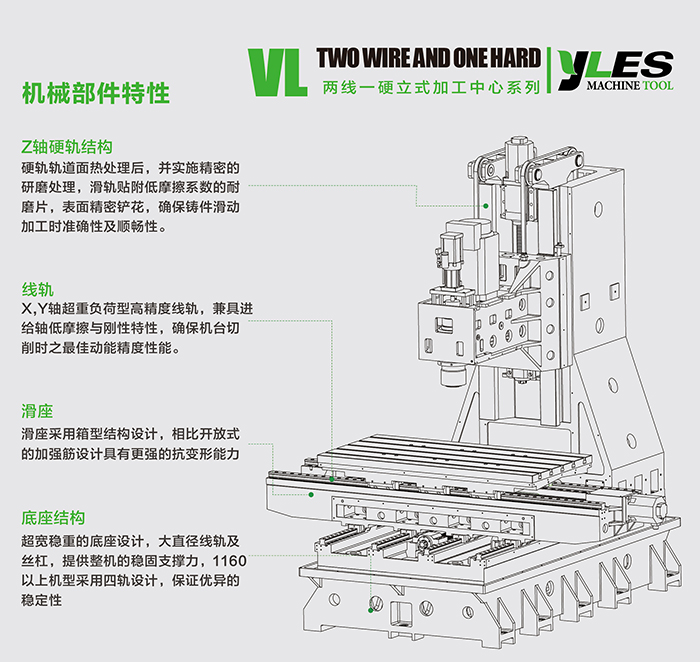

超寬穩重的底座設計，大直徑線軌及絲杠，提供整機的穩固支撐力，1375以上機型采用四軌設計，保證優異的穩定性。

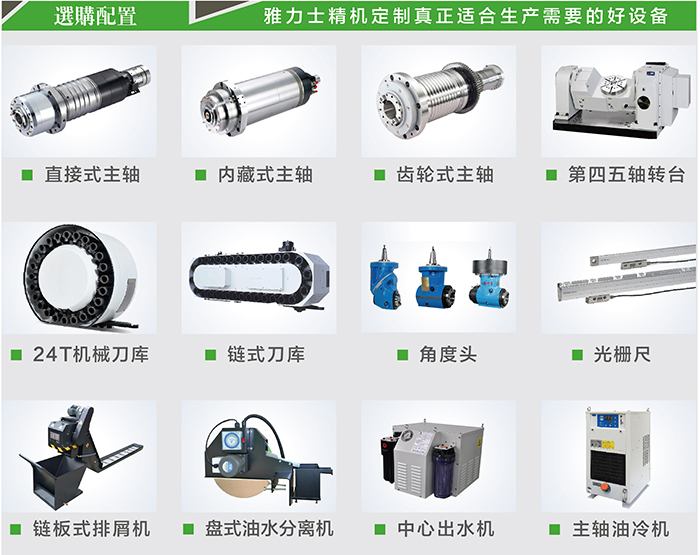

本款可以選擇做齒輪箱主軸，主要適合做模架的中粗和模架的精加工，五金模具，以及機型零件，自動化設備的底板
|
名 稱 |
單位 |
參 數 |
備 注 |
|
|
加工 范圍 |
三軸行程（X/Y/Z） |
mm |
1320/700/700 |
|
|
主軸中心線至立柱導軌面距離 |
mm |
750 |
|
|
|
主軸鼻端至工作臺面距離 |
mm |
100~800 |
|
|
|
工 作 臺 |
工作臺尺寸（長′寬） |
mm |
1400′700 |
|
|
最大承載 |
kg |
1000 |
|
|
|
T型槽(槽數 ′ 槽寬 ′ 間距) |
mm |
5′18′125 |
|
|
|
主 軸 |
主軸轉速 |
rpm |
10~8000 |
|
|
主軸錐孔 |
|
BT50 |
|
|
|
主軸電機功率 |
kW |
15KW（廣域） |
|
|
|
速 度 |
快速移動速度（X/Y/Z軸） |
m/min |
24/24/15 |
|
|
切削進給速度 |
mm/min |
1~10000 |
|
|
|
ATC 自 動 換 刀 |
刀具數量 |
T |
24 |
|
|
刀具最大直徑/長度/重量 |
|
?105mm/300mm/15kg |
|
|
|
刀具最大直徑（相鄰無刀具） |
mm |
?200 |
|
|
|
刀具選刀方式 |
|
任意選刀 |
|
|
|
刀具交換時間（刀-刀） |
S |
3.5 |
|
|
|

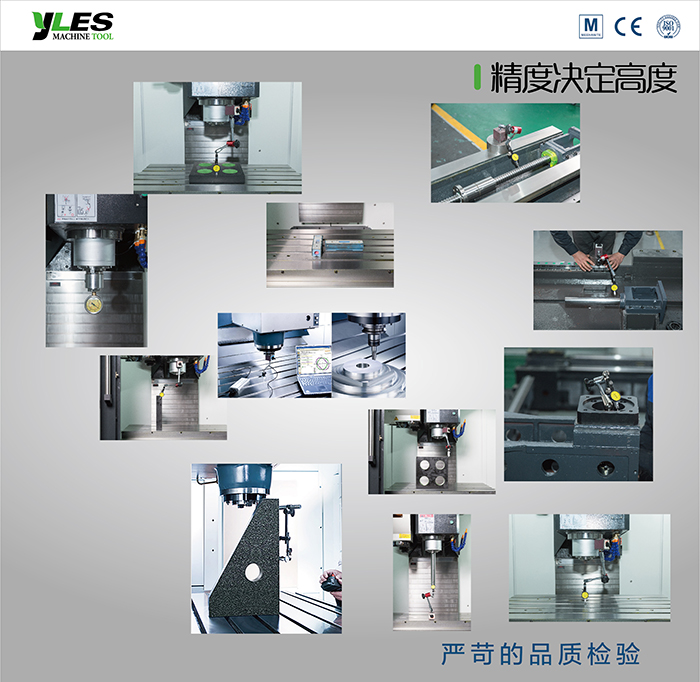

機床 精度 |
定位精度（X/Y/Z） |
mm |
0.01/0.01/0.01 |
|
|
重復定位精度（X/Y/Z） |
mm |
0.006/0.005/0.006 |
|
|
|
其 它 |
氣源/氣壓 |
|
280L/min 6~8bar |
|
|
機床電氣總?cè)萘?/span> |
kVA |
30 |
|
|
|
冷卻箱容積 |
L |
400 |
|
|
|
機床外型尺寸（長′寬′高） |
mm |
3400′2850′3200 |
|
|
|
機床重量 |
kg |
10000 |
|
|
