兩線一硬加工中心VL1160
發布時間：2023-04-09 瀏覽次數：2833次

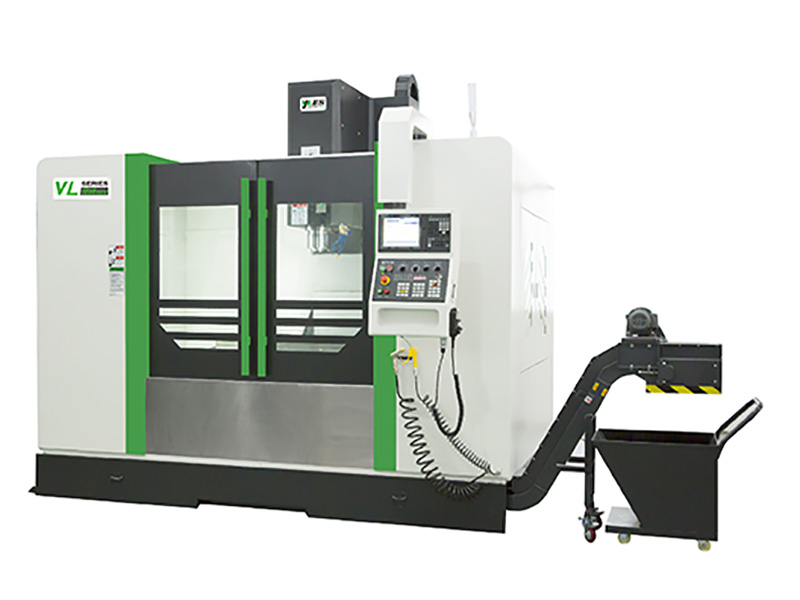

VL1160立式加工中心是一臺中小型規格的定柱型立式加工中心，工件在一次裝夾后可以自動連續地完成銑、鉆、鏜、擴、鉸、锪、攻絲等多種工序的加工，機床適用于板類、盤類、殼體類等復雜零件的多品種中小批量加工，模具行業模仁3D的精加工；散熱器行業、醫療器械、小閥門、光學設備、汽車零部件、IT行業、半導體行業以及航空航天的精密加工；壓鑄件行業的2次機械深加工；批量鋁件加工或鋼件的批量加工等行業。選配增加數控回轉工作臺后，可以進行復雜零件的4軸／5軸加工。
整 機：機床為定柱式，十字滑臺結構。機床源自臺灣設計理念設計，可確保加工時的重負荷能力，并確保加工精度。整機具有高剛性、高穩定性和高可靠性，整機為全封閉防護，機床標配為后排削功能，并且具備大流量沖屑功能。也可以選配自動式鏈板排削器。機床造型美觀，操作、維修方便。
主軸箱：采用臺灣的高速主軸單元，主軸采用BT40規格，主軸轉速標配8000rpm皮帶式（可以選配10000rpm皮帶式），主軸具備中心吹氣功能以及環噴功能。
刀 庫：刀庫采用臺灣的圓盤式刀庫，質量可靠，性能穩定。刀庫采用機械手換刀，刀庫容量為24把（選配32把），換刀時間快。
驅 動：三軸電機與高精度滾珠絲杠采用直接連接驅動的方式，滾珠絲杠經過預拉伸安裝，以進一步提高傳動剛性及定位精度。二個直線坐標軸X\Y軸均采用直線滾動導軌，機床高速進給時震動小，低速進給時無爬行，并且有很高的精度穩定性，Z軸采用硬軌，提高機床的剛性。
系 統：配備高性能FANUC 0i-MF PLUS數控系統(可以選配三菱M80)，保證了機床控制的穩定性，也保證了用戶要求的數控加工功能和輔助功能。
|
名 稱 |
單位 |
參 數 |
備 注 |
|
|
加工 范圍 |
三軸行程（X/Y/Z） |
mm |
1100/600/600 |
|
|
主軸中心線至立柱導軌面距離 |
mm |
650 |
|
|
|
主軸鼻端至工作臺面距離 |
mm |
120~720 |
|
|
|
工 作 臺 |
工作臺尺寸（長′寬） |
mm |
1200′600 |
|
|
最大承載 |
kg |
700 |
|
|
|
T型槽(槽數 ′ 槽寬 ′ 間距) |
mm |
5′18′100 |
|
|
|
主 軸 |
主軸轉速 |
rpm |
10~8000 |
|
|
主軸錐孔 |
|
BT40 |
|
|
|
主軸電機功率 |
KW |
11/15KW（Bil12/12000） |
|
|
|
速 度 |
快速移動速度（X/Y/Z軸） |
m/min |
30/30/15 |
|
|
切削進給速度 |
mm/min |
1~10000 |
|
|
|
ATC 自 動 換 刀 |
刀具數量 |
T |
24 |
|
|
刀具最大直徑/長度/重量 |
|
?80mm/300mm/8kg |
|
|
|
刀具最大直徑（相鄰無刀具） |
mm |
?150 |
|
|
|
刀具選刀方式 |
|
任意選刀 |
|
|
|
刀具交換時間（刀-刀） |
S |
2.4 |
|
|
|
機床 精度 |
定位精度（X/Y/Z） |
mm |
0.008 |
|
|
重復定位精度（X/Y/Z） |
mm |
0.005 |
|
|
|
其 它 |
氣源/氣壓 |
|
280L/min 6~8bar |
|
|
機床電氣總?cè)萘?/strong> |
kVA |
20 |
|
|
|
冷卻箱容積 |
L |
300 |
|
|
|
機床外型尺寸（長′寬′高） |
mm |
3100′2600′2700 |
|
|
|
機床重量 |
kg |
7000 |
|
|
