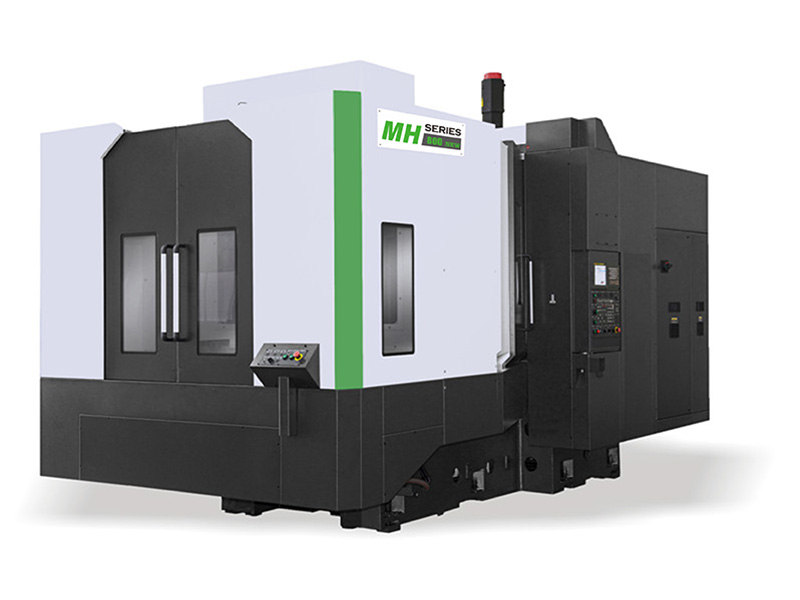

臥式加工中心MHD850
發布時間：2023-04-10 瀏覽次數：2641次
MHD850型臥式加工中心適用于進行箱體類零件的復雜加工，在加工過程中，可一次裝夾進行四個面的銑削，鉆孔，擴孔，鏜孔，鉸削，攻絲，等多種工序。機床適用于箱體類、殼體類等復雜零件的多品種中小批量加工，縫紉機行業，船舶行業、汽車零部件以及航空航天的精密加工?，F(xiàn)代化的機床及控制理念、緊湊的結構設計，保證高效率和高精度的單件或中小批量產品的加工要求。
整 機：機床主體結構為倒T型，全動柱式結構，大跨距設計，高剛性，高強度。造型美觀大方。是一種高性能、高效率、高速度的高檔數控機床。
主軸箱：采用臺灣的高速主軸單元，主軸采用BT50規格，主軸轉速標配6000rpm皮帶式（可以選配BF齒輪箱），主軸具備中心吹氣功能以及環噴功能。
刀 庫：刀庫采用臺灣的圓盤式刀庫，質量可靠，性能穩定。刀庫采用機械手換刀，刀庫容量為24把（選配40把），換刀時間快。
驅 動：三軸電機與高精度滾珠絲杠采用直接連接驅動的方式，滾珠絲杠經過預拉伸安裝，以進一步提高傳動剛性及定位精度。三個直線坐標軸X\Y\Z軸均采用直線滾動導軌，機床高速進給時震動小，低速進給時無爬行，并且有很高的精度穩定性。
系 統：配備高性能FANUC 0i-MF PLUS數控系統，保證了機床控制的穩定性，也保證了用戶要求的數控加工功能和輔助功能。
可選配置：選配主軸中心出水可實現刀具中心出水冷卻排屑.
|
|
項目 |
單位 |
MHD850參數 |
|
行程 |
X軸行程 |
mm |
1400 |
|
Y軸行程 |
mm |
1100 |
|
|
Z軸行程 |
mm |
1100 |
|
|
工作臺 |
工作臺面積 |
mm |
850×850 |
|
工作臺最大負荷 |
kg |
2000 |
|
|
工作臺形式(T型槽) |
mm |
5×22×175 |
|
|
工作臺個數 |
個 |
1 |
|
|
工作臺分度 |
|
1°X360 |
|
|
工作臺最大回轉直徑 |
mm |
?1400 |
|
|
主軸 （皮帶） |
主軸馬達功率 |
kw |
18.5（BIP30/8000） |
|
主軸轉速 |
rpm |
6000 |
|
|
主軸孔錐度 |
|
BT50 |
|
|
主軸鼻端至工作臺中心距離 |
mm |
200-1300 |
|
|
主軸中心線至工作臺面距離 |
mm |
130-1230 |
|
|
移動速度 |
X/Y/Z軸快速進給 |
m/min |
20/20/20 |
|
機床精度 |
定位精度（X/Y/Z） |
mm |
0.012/0.01/0.01 |
|
回轉工作臺分割精度（B） |
sec |
10″ |
|
|
重復定位精度（X/Y/Z） |
mm |
0.006/0.005/0.005 |
|
|
回轉工作臺重復分割精度（B） |
sec |
6″ |
|
|
其它 |
占地面積 |
mm |
3500×4600 |
|
機器重量 |
kg |
15000 |
|
|
機器最大高度 |
mm |
3300 |
|
|
電力需求 |
KVA |
40 |
|
|
氣壓需求 |
Kg/C㎡ |
6 |
|
|
工作環境 |
工作溫度 |
°C |
0~40 |
|
相對濕度 |
|
≦75％ |
|
|
電源 |
|
380V±10%，50Hz |
|
|
氣壓源（最小/最大） |
kg/cm2 |
6/8 |
