龍門加工中心GMC3019
發布時間：2023-04-09 瀏覽次數：2411次
雅力士精機成立于2010年9月，位于江蘇省鹽城東臺市磊達工業園，交通便捷，緊臨長三角，服務全中國。目前在東臺市建成13000平方米廠房，已投入使用，二期恒溫裝配車間正在緊張建設當中。
公司擁有完整的精密機加工車間；智能化光機及整機裝配車間；高精密檢測車間。是一家完全自主研發與生產高轉速高精度高剛性數控機床企業。
公司在2012年大批引進臺灣籍技術人員，從床身設計、加工、及整機裝配，全部由臺灣技術人員參與生產、嚴格按照JIS、ISO精度執行標準。并與上海大學建立校企合作，不斷培養儲備研發與生產技術力量。
主要產品有立式加工中心、龍門加工中心、臥式加工中心、斜軌式數控車床（車銑復合機）等數控設備。

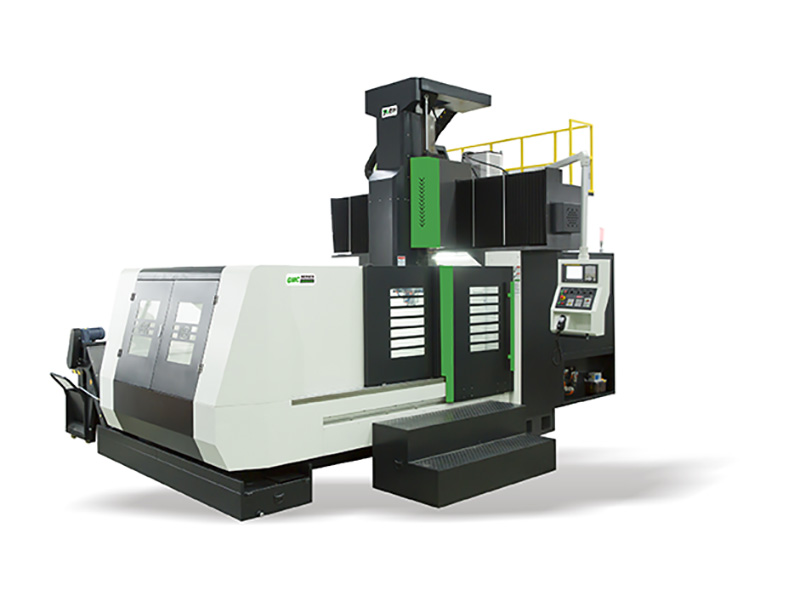

GMC3019龍門加工中心是一臺中小型規格的定粱式龍門銑床，工件在一次裝夾后可以自動連續地完成銑、鉆、鏜、擴、鉸、锪、攻絲等多種工序的加工，主要適用于航空、航天、汽車、軍工、能源、信息、模具（塑膠模具，塑膠模架，五金模具等），精密機械零件等行業的零件加工。其性能指標和精度指標完全符合國家標準。產品經模塊化設計，可以按市場需求進行產品系列化和客戶化制造，其良好的性能價格比是國內外客戶的最佳選擇。
整 機：機床采用龍門框架固定，工作臺移動的結構。基礎大件均采用優質樹脂砂造型、高強度鑄鐵材料鑄造而成，使機床得到高剛性和穩定的精度。主要鑄件均經過有限元分析，筋格布置合理，充分滿足機床高扭矩切削的需要。
主軸箱：采用臺灣的高速主軸單元，主軸采用BT50規格，主軸轉速標配6000rpm皮帶式（選配8000rpm皮帶式，6000轉全齒輪箱，6000轉BF齒輪箱）。
驅 動：三軸電機與高精度滾珠絲杠采用直接連接驅動的方式，滾珠絲杠經過預拉伸安裝，以進一步提高傳動剛性及定位精度。X\Y\Z坐標軸均采用直線滾柱導軌，機床高速進給時震動小，低速進給時無爬行，并且有很高的精度穩定性。Z軸采用氮氣配重。
系 統：配備高性能FANUC 0i-MF PLUS數控系統，保證了機床控制的穩定性，也保證了用戶要求的數控加工功能和輔助功能。
可選配置：主軸中心出水、刀庫、附件頭（直角頭，雙向頭，萬向頭等），光柵尺等。
|
名 稱 |
單 位 |
參 數 |
備 注 |
|
|
加 工 范 圍 |
工作臺行程(X軸) |
mm |
3100 |
|
|
滑座行程(Y軸) |
mm |
2000 |
|
|
|
主軸箱行程(Z軸) |
mm |
850 |
|
|
|
主軸端面到工作臺面距離 |
mm |
200-1050 |
|
|
|
龍門過高 |
mm |
1190 |
|
|
|
兩立柱之間距離 |
mm |
1950 |
|
|
|
工 作 臺 |
工作臺尺寸 |
mm |
3000×1700 |
|
|
工作臺承重 |
kg |
8000 |
|
|
|
T型槽(槽數 ′ 槽寬 ′ 間距) |
mm |
7×22×160 |
|
|
|
主 軸 |
刀柄規格 |
|
BT50 |
|
|
拉釘規格 |
|
P50T-45°（MAS403） |
|
|
|
轉速范圍 |
r/min |
20～6000 |
|
|
|
主軸電機功率 |
kW |
18.5KW-BiP30/8000 |
廣域 |
|
|
速 度 |
切削進給速度范圍 |
mm/min |
10-8000 |
|
|
X、Y、Z軸快移速度 |
m/min |
12/12/12 |
|
|
|
機床 精度 |
定位精度（X/Y/Z） |
無光柵 |
0.018/0.015/0.01 |
|
|
重復定位精度（X/Y/Z） |
無光柵 |
0.012/0.01/0.008 |
|
|
|
其它 |
氣源/氣壓 |
|
500L/min 6~8bar |
|
|
機床電氣總容量 |
kVA |
40 |
|
|
|
冷卻箱容積 |
L |
500 |
|
|
|
機床外觀尺寸（長X寬X高） |
mm |
8458X3900X3800 |
|
|
|
主機重量 |
kg |
27000 |
|
|
